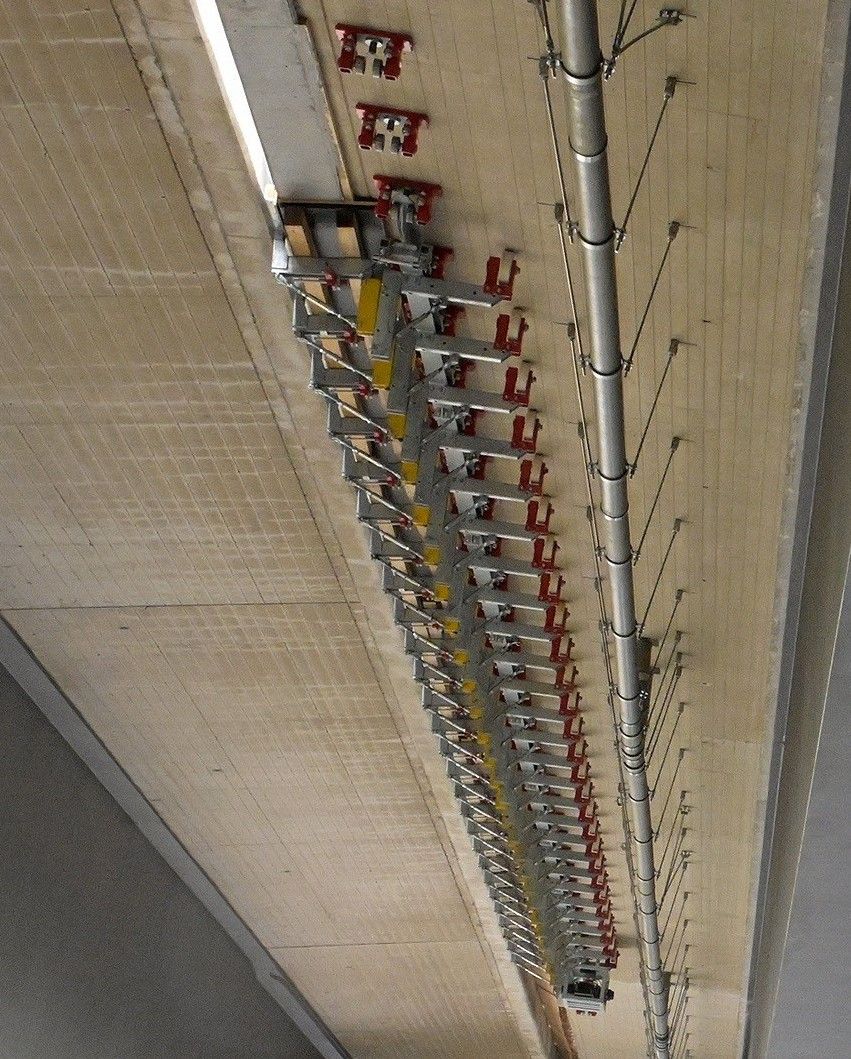

Kappenbahn QuiX-Press die Bahn für Mittelkappen

Vorteile der Kappenbahn QuiX-Press im Vergleich zur Kappenbahn M Typ 1 und 2:

Leichtere Bauteile, weniger Platzbedarf.
Stufenloser Verstellbereich für die Kappenbreite,
Wichtig: Montageanker-Randabstand muss geplant werden!
Stufenloser Verstellbereich für die Kappenhöhe über/mit Hilfe der Höhenjustierung
Robuste verformungsarme Schienen, höhere Verschleißgrenze.
Robustere Rollenkonsolen, höhere Verschleißgrenze.
Schnellere und leichtere Montage der Rollenkonsolen

Vorteil gegenüber der Kappenbahn Typ I:

Die Schienen an der Kappenbahn QuiX-Press befinden sich an der Schalungseinheit und werden nicht mehr, wie beim Typ I, am Überbau montiert.
Die Bahnkonsolen der Kappenbahn Typ I mussten aufwendig zwischen Konsole und Überbau mit Hölzern unterfüttert werden. Das entfällt gänzlich bei der Kappenbahn QuiX-Press. Der Höhenausgleich erfolgt über die Höhenjustierung. Es muss kein Höhenausgleich an den Rollenkonsolen durchgeführt werden
Bei der Kappenbahn QuiX-Press ist keine Verstrebung zwischen den Klemmriegeln mehr erforderlich.
Es besteht die Möglichkeit 3-Meter Elemente vorzumontieren und diese mit dem Umsetzrahmen oder Gabelhubstapler einzuheben. Die Kappenbahn QuiX-Press kann aber auch in Einzelteilen an der Brücke montiert und wieder in Einzelteile demontiert werden. Das stellt einen großen Vorteil zum alten System dar.
Formstabilere Schalstützwand mit Längsvergurtungen. Bauseits müssen keine Passhölzer mehr angefertigt und eingebaut werden. Die Seitenschalung kann direkt an die Schalstützwand geschraubt werden.
Das Ausschalen erfolgt über die Höhenjustierung und über die verstellbare Schalstützwand oder alternativ mit der Spindel.

Die Rollenkonsolen
Die Rollenkonsole übernimmt das Eigengewicht der Kappenbahn Express und die gesamte Betonlast. Es ist keine zusätzliche, aufwändige Verankerung erforderlich. Die Montage der Rollenkonsole erfolgt mit dem im Lieferumfang enthaltenen Anker, Scherkrafthülse und Sechskantmutter im einbetonierten Quick-Montageanker MA 15,0.

Zwingend zu beachten:
Die Montage der Rollenkonsole erfolgt von der Vorlaufbühne. Es besteht auch die Möglichkeit, diese mit einer Montagebühne vorzumontieren.
